آموزش کار با دستگاه لورنز z1

آموزش کار با دستگاه لورنز z1 :  فلزیاب لورنز Z1 (Lorenz Z1) یک دستگاه حرفه‌ای با فناوری Pulse GBS است که برای کاوش در اعماق بالا طراحی شده.

کار با این دستگاه به دلیل ماهیت حرفه‌ای و آنالوگ بودن آن، نیاز به دقت و تجربه دارد.

در ادامه، یک راهنمای گام به گام برای اپراتوری این دستگاه ارائه می‌شود.

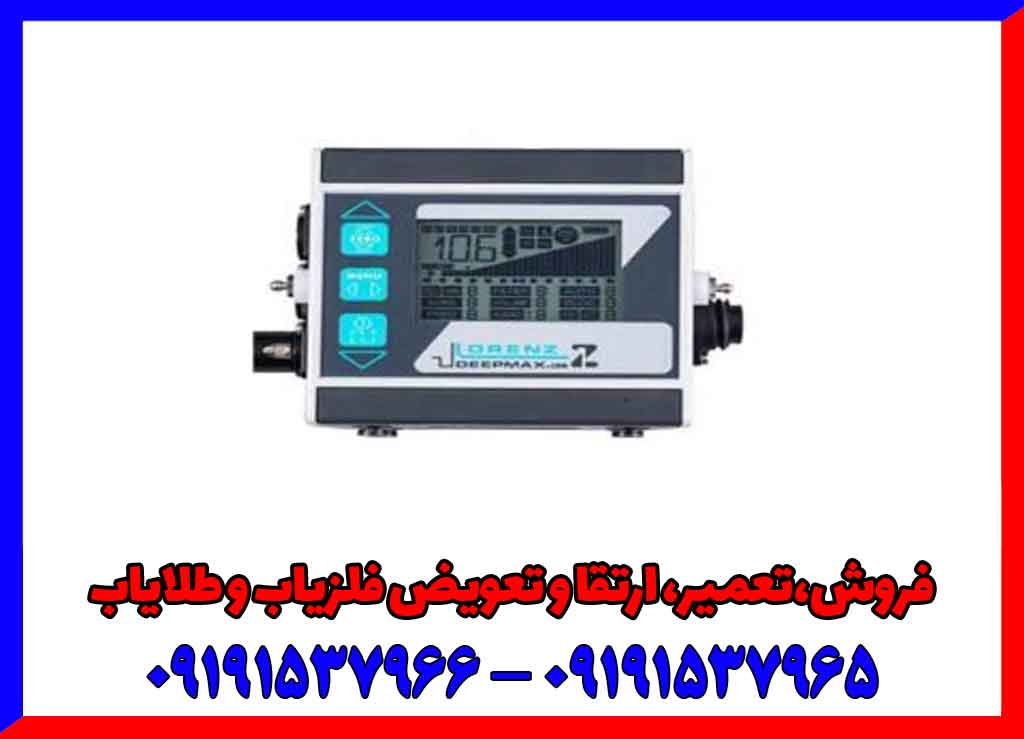

آشنایی با پنل اصلی و دکمه‌ها

قبل از شروع، باید با دکمه‌های اصلی و نمایشگر دستگاه آشنا شوید:

• دکمه ZERO: این دکمه مهم‌ترین کنترل دستگاه است.
  • برای بالانس زمین (Ground Balance) استفاده می‌شود.
  • در حالت تصویری (اسکن)، برای شروع و پایان هر خط پیمایش کاربرد دارد.
• دکمه MENU: برای ورود به منوی تنظیمات و جابه‌جایی بین گزینه‌های نمایشگر استفاده می‌شود.
• دکمه POWER: برای روشن و خاموش کردن دستگاه و همچنین ذخیره داده‌ها در حالت اسکن کاربرد دارد.
• نمایشگر LCD: اطلاعاتی مانند وضعیت باتری، نوع فلز شناسایی شده (آهنی یا غیرآهنی)، قدرت سیگنال، و تنظیمات فعلی (مانند DELAY و GND) را نشان می‌دهد.آموزش اپراتوری لورنز Z1

آماده‌سازی و بالانس زمین

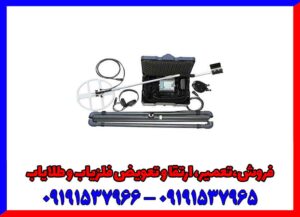

1. سرهم کردن دستگاه: ابتدا دستگاه را طبق دفترچه راهنما سرهم کرده و لوپ یا کویل مورد نظر خود را (معمولاً کویل‌های بزرگتر برای عمق‌زنی) به یونیت اصلی متصل کنید. باتری را نیز به دستگاه وصل نمایید.
2. روشن کردن دستگاه: دکمه POWER را فشار دهید تا دستگاه روشن شود.
3. بالانس زمین (Ground Balance): این مهم‌ترین گام برای عملکرد صحیح دستگاه است.
   • لوپ را با فاصله حدوداً ۱ متری از زمین نگه دارید.
   • دکمه ZERO را برای مدت کوتاهی فشار دهید.
   • فلش رو به پایین روی نمایشگر ظاهر می‌شود. اکنون لوپ را به آرامی به سمت زمین پایین آورده و کاملاً روی سطح زمین قرار دهید.
   • دکمه ZERO را دوباره فشار دهید.
   • با شنیدن صدای بوق ممتد، عملیات بالانس زمین با موفقیت انجام شده و دستگاه آماده کاوش است.
   • نکته: حتماً محلی را برای بالانس انتخاب کنید که از هرگونه فلز یا آلودگی خاک عاری باشد.

تنظیمات مهم برای کاوش

لورنز Z1 چندین حالت و تنظیمات کلیدی دارد که باید متناسب با شرایط کاوش تنظیم شوند:

• DELAY (تأخیر): این گزینه حساسیت دستگاه به فلزات را تعیین می‌کند.
  • DELAY 1-2: برای شناسایی فلزات بزرگ در عمق بالا مناسب است.
  • DELAY 3-4: حساسیت دستگاه را برای یافتن فلزات کوچک‌تر مانند سکه افزایش می‌دهد.
• GND (حذف اثرات زمین): این گزینه برای حذف و خنثی‌سازی تأثیرات مواد معدنی در خاک استفاده می‌شود. هرچه عدد GND بالاتر باشد، قدرت حذف اثرات زمین بیشتر است.
  • GND 1: برای فلزات بزرگ و سکه مناسب است.
  • GND 4: بالاترین قدرت حذف اثرات زمین را دارد و برای خاک‌های بسیار معدنی ایده‌آل است.
• FILTER: این گزینه برای کاهش نویزهای محیطی (مانند تداخل امواج رادیویی یا خطوط برق) کاربرد دارد.
  • FILTER 0: سرعت پاسخ‌دهی دستگاه بالاست اما فیلترینگ کمتری دارد.
  • FILTER 5: فیلترینگ قوی‌تری دارد اما سرعت پاسخ‌دهی دستگاه پایین می‌آید.

آموزش اپراتوری لورنز Z1

نحوه کار با حالت اسکن (تصویری)

این حالت با استفاده از دیتا لاگر و اتصال دستگاه به لپ‌تاپ امکان‌پذیر است و به شما اجازه می‌دهد از دستگاه به عنوان یک فلزیاب تصویری استفاده کنید.

1. کویل را در نقطه شروع اسکن قرار داده و دکمه ZERO را فشار دهید.
2. شروع به پیمایش خط اول کنید. دقت کنید که کویل در ارتفاع ثابتی از زمین قرار داشته باشد و هر خط پیمایش بیش از ۴ ثانیه طول نکشد.
3. در انتهای خط، دوباره دکمه ZERO را فشار دهید.
4. ۱۸۰ درجه بچرخید و با فشار مجدد ZERO، خط بعدی را در جهت مخالف پیمایش کنید.
5. در پایان آخرین خط، با فشار مجدد ZERO پیمایش را متوقف کرده و با فشار دادن دکمه POWER داده‌ها را ذخیره کنید.

شرح و کاربرد گزینه های روی نمایشگر

1-اعداد نشان دهنده نوع فلز سنس شده و همچنین نمایشگر بالانس دستی دستگاه

2-نشان دهنده نوع فلز سنس شده بصورت اهنی( fe) یا غیر اهنی(NON FE)

3-نمایشگر شارژ باطری

4-نشانگر قدرت سنس فلز که برای عمق یابی هم میشه از اون استفاده کرد.

5- DEL یا DELAY

تمامی فلزات و خاکهایی که دارای مواد معدنی هست در این مد قابل سنس خواهند بود .این در حالی است که دستگاه هیچ گونه محافظتی در برابر اثرات زمینیو مواد

معدنی و … نخواهد داشت.

DEL 1 -2 برای فلزات بزرگ

DEL 3 – 4 برای فلزات کوچک مثل سکه کاربرد داره

6-GND
برای حذف و خنثی سازی اثرات زمینی و خاکهای دارای مواد معدنی بخصوص اکسید اهن بکار میرود.

هر چه عدد در این مد افزایش یابد به همان اندازه قدرت حذف و خنثی سازی بیشتر میشود.

• GND 1: بیشتر برای تکه های بزرگ فلزی و سکه ها</p>
• GND 2 :تکه های کوچک فلزی و ورقه های نازک فلزی
• GND 3 :تمامی موارد ذکر شده در GND 1 , GND 2

GND 4:این گزینه بالاترین قدرت حذف اثرات زمینی و ناخالصیهای موجود در خاک را دارد . هنگام استفاده از این گزینه باید از لوپ دابل D استفاده کنیم.

7-FILTER

میزان نویزهای دریافتی از خطوط نیرو یا فرستنده های رادیویی را کاهش میدهد.

عدد 0 پاسخ دهی بسیار سریع ولی فیلتر کم و عدد 5 تداخل امواج کم و سرعت پاسخ دهی پایین را فراهم میکنند.

توجه:
اعداد کم برای کویل های کوچک و اعداد بالا برای کویل های بزرگ استفاده میشوند.

8-AUTO

یک تابع برای تطبیق دستگاه با شرایط خاک است.

این گزینه صدای استانه دستگاه رو با توجه به شرایط خاک مثل حرارت ,رطوبت و… تغییر میدهد.

اگر AUTO روی عدد 5 باشد دستگاه سریع نسبت به انحرافاتی که بوسیله تغییرات دما یا موقعیت زمین ایجاد میشود واکنش نشان میدهد.

اگر عدد AUTO روی 1 باشد دستگاه خیلی اهسته عملیات مربوطه رو انجام میدهد و اگر 0 باشد حالت AUTO خاموش خواهد بود.

9-SENS

مقدار حساسیت دستگاه رو نشان میدهد که از عد 1 تا 5 قابل تغییر است.

10-VOLUME
مربوط به صدای خروجی از دستگاه است که میتوانید کم یا زیاد و یا غیر فعال نمایید.

11-DLOG

این گزینه زمانی کاربرد دارد که بخواهیم از قسمت تصویری دستگاه استفاده کنیم و برای فعال شدن این گزینه رو روی عدد 1 تنظیم میکنیم.

12-FERQ

برای کاهش تداخل فرکانسهای رادیویی بکار میرود.هر چقدر محیط کاوش شما دارای فرکانس های مزاحم قوی و زیادی باشد باید از اعداد بالا برای این گزینه استفاده

کنید تا اثرات این فرکانس ها روی عملکرد دستگاه به ناچیز شوند یا از بین بروند.

13-AUDIO

این گزینه در واقع مربوط ترشولد یا صدای پس زمینه دستگاه است

14-مربوط به کنترل بک لایت LCD دستگاه است.

نکته:

برای ذخیره کردن تنظیمات کافی هست که چند ثانیه به دستگاه دست نزنید تا اتوماتیک تنظیمات ذخیره شوند.

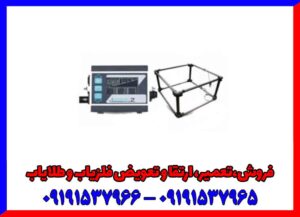

بالانس لوپ 1*1 به روایت تصویر

بالان این لوپ هم کاملا مشابه لوپ معمولی هست برای این منظور

ابتدا لوپ رو با فاصله تقریبی 1 متراز سطح زمین نگه میداریم

دکمه zero رو فشار میدهیم ( توجه کنید که مدت فشار دادن دکمه zero برای فعال شده 2 تا 3 ثانیه است)

با نمایش ایکون فلش رو به پایین رو صفحه نمایشگر لوپ رو پایین می اوریم

دوباره دکمه zero رو چند ثانیه فشار میدهیم

چند ثانیه صبر میکنیم تا دستگاه فاز پایانی بالانس را انجام دهد و پس از ان کاوش را شروع میکنیم.
