فلزیاب تصویری چگونه کار می‌کنند؟

این دستگاه‌ها معمولاً از تکنولوژی‌های پیشرفته‌ای استفاده می‌کنند که مهمترین آن‌ها عبارتند از:

1. رادار نفوذی به زمین (GPR):

   • این سیستم امواج راداری را به داخل زمین می‌فرستد.

   • این امواج هنگام برخورد با اجسام با چگالی متفاوت (مانند فلز، حفره، سنگ) بخشی از انرژی خود را به سطح بازمی‌گردانند.

   • سنسورهای دستگاه، این امواج بازگشتی را دریافت و تحلیل می‌کنند.

   • یک پردازشگر قوی، داده‌ها را ترکیب کرده و یک تصویر دو بعدی یا حتی سه بعدی از آنچه در زیر خاک است تولید می‌کند.

2. سیستم القای پالسی (PI) پیشرفته:

   • برخی از فلزیاب‌های تصویری از یک سیستم القای پالسی بسیار دقیق استفاده می‌کنند که پاسخ‌های بسیار جزئی از فلزات را دریافت می‌کند.

   • این داده‌ها سپس توسط نرم‌افزار پردازش شده و به شکل یک تصویر گرافیکی نمایش داده می‌شوند.

انواع تکنولوژی‌های تصویربرداری در فلزیاب‌ها

فلزیاب‌های تصویری عمدتاً به دو دسته بزرگ تقسیم می‌شوند:

1. فلزیاب‌های تصویری سه بعدی (3D Imaging Metal Detectors):
این دستگاه‌ها پیشرفته‌ترین نوع هستند.

• نحوه کار: آن‌ها از ترکیب پروب‌های مغناطیسی (Magnetometry) و رادار نفوذی به زمین (GPR) استفاده می‌کنند. میدان‌های مغناطیسی، ناهنجاری‌های مغناطیسی فلزات را شناسایی می‌کنند و GPR ساختار لایه‌های زمین و حفره‌ها را نقشه‌برداری می‌کند.

• خروجی: نتیجه نهایی یک نقشه رنگی سه بعدی از زیر زمین است که در آن فلزات، حفره‌ها، خلل و فرج و حتی ساختارهای سنگی به وضوح قابل تشخیص هستند.

• مثالی از کاربرد: یک باستان‌شناس می‌تواند کل یک گورستان باستانی را اسکن کرده و موقعیت دقیق تابوت، اشیای دفن شده و حتی دیوارهای یک اتاقک زیرزمینی را در یک نقشه واحد ببیند.

2. فلزیاب‌های تصویری دو بعدی (2D Imaging Metal Detectors):
این مدل‌ها رایج‌تر و معمولاً مقرون‌به‌صرفه‌تر هستند.

• نحوه کار: اغلب بر اساس سیستم القای پالسی (PI) یا رادار نفوذی به زمین با پردازش ساده‌تر کار می‌کنند.

• خروجی: یک تصویر دو بعدی یا یک “نمایه” (Profile) از هدف را نشان می‌دهند. این تصویر معمولاً به شکل یک “سایه” یا “شبح” از هدف است که عمق و اندازه تقریبی آن را مشخص می‌کند.

• مثالی از کاربرد: یک گنج‌یاب می‌تواند بفهمد که هدفش یک جسم گرد و کوچک (مانند سکه) است یا یک جسم دراز و بزرگ (مانند شمشیر).

مقاله مرتبط:فلزیاب ونکویش 540 پرو؛ مناسب تمام‌سطوح از مبتدی تا حرفه‌ای

نکات کلیدی و کاربردی برای کار با فلزیاب تصویری

1. تفسیر تصویر (Image Interpretation):

   • مهم‌ترین مهارت در استفاده از این دستگاه‌ها، یادگیری “خواندن” تصاویر است. یک شیء فلزی مربعی شکل می‌تواند یک جعبه گنج یا یک تکه ورق آهن باشد.

   • تجربه کلید موفقیت است. هرچه بیشتر با دستگاه کار کنید، تفسیر شما دقیق‌تر خواهد شد.

2. کالیبراسیون و تنظیمات (Calibration & Settings):

   • این دستگاه‌ها معمولاً تنظیمات زیادی برای نوع خاک (Soil Mineralization)، حذف نویز (Ground Balance) و حساسیت (Sensitivity) دارند.

   • کالیبره کردن صحیح دستگاه برای نوع خاک منطقه شما، حیاتی است. یک تنظیم نادرست می‌تواند تصاویر مخدوش و غیرقابل اعتمادی تولید کند.

3. سرعت حرکت (Sweep Speed):

   • برای گرفتن بهترین تصویر، باید کویل (سنسور) دستگاه را با سرعت کاملاً یکنواخت و آهسته روی زمین حرکت دهید. حرکت سریع یا نامنظم، داده‌ها را خراب می‌کند.

4. نقشه‌برداری شبکه‌ای (Grid Search):

   • برای پوشش کامل یک منطقه و جلوگیری از جا ماندن هدف، بهترین روش، تقسیم منطقه به بخش‌های مربع‌شکل (Grid) و اسکن منظم هر مربع است. بسیاری از این دستگاه‌ها دارای نرم‌افزارهایی هستند که این نقشه‌برداری را مدیریت می‌کنند.

مقایسه با فلزیاب‌های سنتی (VLF & PI)

مزایای فلزیاب‌های تصویری

• تشخیص شکل و اندازه هدف: بزرگترین مزیت آن‌هاست. شما می‌توانید قبل از حفاری تشخیص دهید که هدف یک سکه است، یک حلقه، یک صندوق فلزی بزرگ یا فقط یک تکه آهن قراضه.

• تعیین عمق دقیق: عمق تقریبی هدف را با دقت خوبی نشان می‌دهند.

• قابلیت تشخیص نوع فلز (در برخی مدل‌ها): برخی مدل‌های پیشرفته می‌توانند بین فلزات با ارزش (مانند طلا و نقره) و فلزات بی‌ارزش (مانند آهن) تمایز قائل شوند.

• کاهش حفاری‌های بی‌جهت: با دیدن شکل و اندازه هدف، از حفاری برای اشیای بی‌ارزش (مانند درپوش بطری یا میخ) خودداری می‌کنید که در وقت و انرژی صرفه‌جویی می‌شود.

• تصویربرداری سه بعدی (3D): مدل‌های بسیار پیشرفته‌تر می‌توانند یک نقشه سه بعدی از زیر سطح زمین ایجاد کنند و حتی چندین هدف را به طور همزمان نمایش دهند.

معایب و محدودیت‌ها

• قیمت بسیار بالا: این دستگاه‌ها معمولاً چندین برابر گران‌تر از فلزیاب‌های معمولی هستند.

• پیچیدگی در استفاده: یادگیری و تنظیم این دستگاه‌ها نیاز به آموزش و تجربه دارد و برای مبتدیان مناسب نیست.

• تأثیرپذیری از شرایط خاک: خاک‌های بسیار معدنی یا مرطوب می‌توانند روی کیفیت تصویر تأثیر بگذارند.

• نیاز به پردازش داده: تفسیر تصاویر تولیدشده گاهی اوقات نیاز به دقت و تجربه کاربر دارد، زیرا ممکن است کاملاً شفاف نباشند.

• مصرف باتری بیشتر: به دلیل قدرت پردازش بالا، معمولاً مصرف انرژی بیشتری دارند.

کاربردهای اصلی

• باستان‌شناسی و گنج‌یابی: برای شناسایی و نقشه‌برداری از اشیای تاریخی بدون آسیب رساندن به بافت سایت.

• صنعت معدن: برای اکتشاف و شناسایی کانسارهای فلزی.

• عملیات امنیتی و نظامی: برای یافتن مین‌ها، مهمات دفن‌شده و ادوات نظامی.

• خدمات شهری: برای یافتن لوله‌ها، کابل‌ها و تأسیسات دفن‌شده در زیر زمین قبل از حفاری.

چند نمونه از برندهای معروف فلزیاب تصویری

• OKM (آلمان): از پیشگامان این زمینه است و مدل‌های معروفی مانند Bionic X4 (مخصوص شکارچیان طلا) و Rover C4 دارد.

• Nokta Makro (ترکیه): مدل Invenio Pro را دارد که از هوش مصنوعی برای تشخیص هدف استفاده می‌کند.

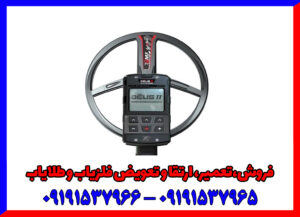

• XP (فرانسه): با مدل Deus 2 که اگرچه یک فلزیاب VLF است، اما قابلیت‌های شبه-تصویری پیشرفته‌ای دارد.

• Garrett (آمریکا): مدل GTI 2500 آن دارای سیستم “حجم‌سنجی هدف” است که اندازه و عمق هدف را تخمین می‌زند.

جمع‌بندی

فلزیاب‌های تصویری ابزارهای فوق‌العاده قدرتمندی هستند که جستجو در زیر زمین را از یک کار “شنیداری” (گوش دادن به بوق) به یک کار “بصری” تبدیل می‌کنند.

این تکنولوژی اگرچه گران و پیچیده است، اما دقت و اطلاعاتی که در اختیار کاربر قرار می‌دهد، می‌تواند ارزش سرمایه‌گذاری را برای حرفه‌ای‌ها داشته باشد.

توجه مهم: استفاده از این دستگاه‌ها برای حفاری و گنج‌یابی در بسیاری از کشورها بدون مجوز قانونی ممنوع است. همیشه قبل از استفاده از قوانین محلی خود آگاه شوید.
