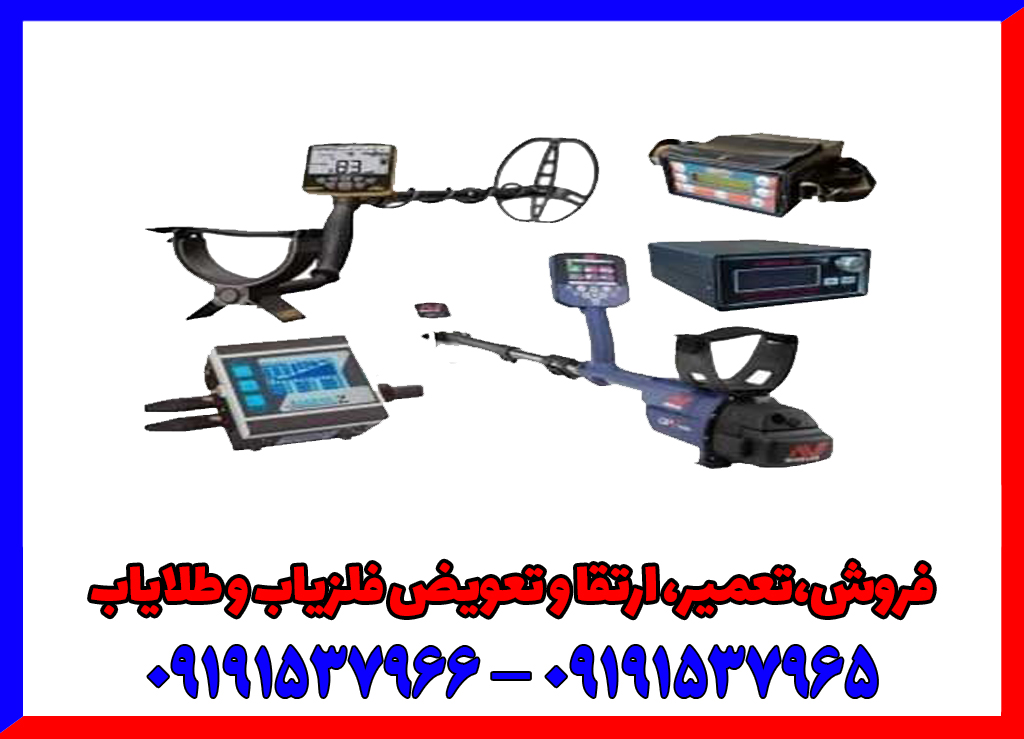

مقایسه فلزیاب پالسی با وی ال اف

مقایسه فلزیاب پالسی با وی ال اف , این دو دسته از فلزیاب ها ، مهم ترین و انبوه ترین تعداد دستگاه ها را تشکیل می دهند .

هر دو دسته VLF (وی ال اف) و Pl (پالسی) کاربرد ها و کارایی خاص خود را دارند .

استفاده از هر یک از آنها بستگی به این دارد که هدف و مکان شما در فلزیابی چه باشد .

در این مقاله قصد داریم به معرفی معنی و مفهوم فلزیاب های مورد نظر بپردازیم و از قابلیت ها و توانایی های آنها گرفته تا شاخص و ویژگی هایشان را به طور کامل مورد بررسی قرار دهیم تا متوجه شوید تفاوت فلزیاب وی ال اف و پالسی در چه معیار هایی می باشد .

فلزیاب های Very low Frequency

مقایسه فلزیاب پالسی با VLF که به اختصار VLF نامیده و با نام Induction Balance نیز شناخته میشوند

پر استفاده ترین فلزیاب هایی هستند که امروزه کاربرد دارند.

فلزیاب های VLF از اختلاف فاز فرکانس سیم پیچ فرستنده و گیرنده به نوع فلز پی می برند.

چون فلزات مختلف مثل آهن و طلا اختلاف فازهای متفاوتی به هنگام القاء تولید می کنند و

به این ترتیب فلزیاب می تواند بطور تقریبی نوع فلز مدفون شده را تشخیص دهد

دو سیم پیچ وجود دارد که به صورت دو دایره کوچک و بزرگ درون هم ساخته می شوند.

سیم پیچ بزرگ که دایره خارجی دیسک جستجو را تشکیل می دهد، فرستنده سیستم و

سیم پیچ کوچک که دایره مرکزی دیسک را تشکیل می دهند

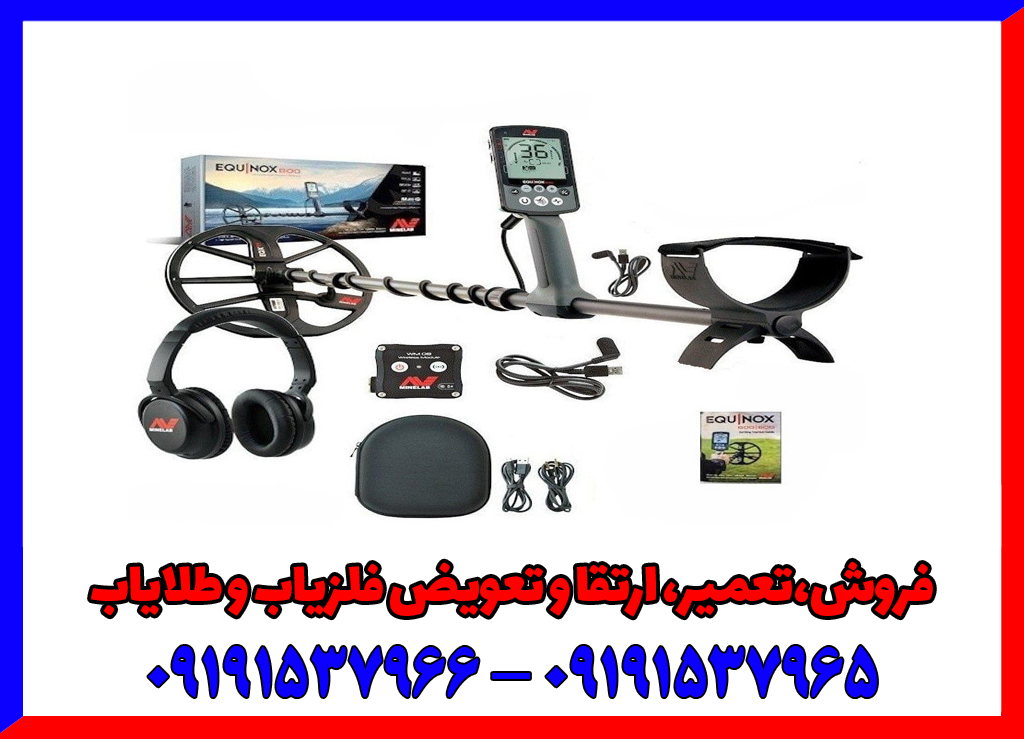

فلزیاب وی ال اف

در سیم پیچ اول که فرستنده دستگاه (Transmitter Coil) یک جریان الکتریکی قوی ایجاد می کنند.

جهت این جریان در هر ثانیه چندهزار بار عوض می شود و در سیم پیچ ایجاد میدان مغناطیسی قوی می نماید.

مانند موتورهای الکتریکی، جهت میدان مغناطیسی عمود بر سیم پیچ است.

این بدان معنی است که وقتی دیسک فلزیاب VLF موازی با زمین حرکت می کند

میدان مغناطیسی حاصل از سیم پیچ، عمود بر سطح زمین قرار می گیرد و به داخل زمین نفوذ می کند.

جریانی که از سیم پیچ فرستنده عبور می کند، یک میدان الکترومغناطیسی به سمت پایین ایجاد می کند.

فلزاتی که در این میدان قرار می گیرند، بخاطر خاصیت القاء الکترومغناطیسی از خود میدان مغناطیسی ضعیفی تولید می کنند.

سیم پیچ گیرنده (Receiver Coil) این سیگنال ها را دریافت می کند و پس از تقویت به جعبه کنترل می دهد

تا سیگنال ها در آنجا تجزیه و تحلیل شوند. فلزیاب بطور تقریبی باتوجه به قوی یا ضعیف بودن

میدان القایی می تواند تشخیص دهد که فلز در چه عمقی از زمین قرار دارد.

ولی عواملی مانند رعد و برق، دکل های فشار قوی و سنگ های سیلیس دار همواره

باعث عدم کارایی در اینگونه مدارات می شوند.

فلزیاب های pulse induction

مقایسه فلزیاب پالسی با VLF این دستگاهها ممکن است که از یک کویل هم به عنوان فرستنده و هم گیرنده استفاده کنند

یا ممکن است که دارای دو و یا سه کویل باشند که به صورت همزمان کار میکنند. این تکنولوژی سبب میشود

تا پالس های کوتاهی از جریان از طریق سیم پیچ ارسال شوند. هر پالس یک میدان مغناطیسی مشخص تولید میکند.

وقیتی که پالس ها تمام میشوند میدان مغناطیسی قطبش را عوض میکند و به صورت ناگهانی فروکش میکند.

این عمل منجر به یک اسپیک شاخص و مشخص میشود که برای چند میکرو

ثانیه طول میکشد و باعث جریان دیگری از طریق کویل میشود.

این جریان پالس منعکس شده (Reflected Pulse) نامیده میشود

که بسیار کوتاه است(چیزی در حدود ۳۰ میکروثانیه). سپس این فرآیند تکرار میشود.

یک فلزیاب پالسی معمول، در حدود ۱۰۰ پالس در ثانیه ارسال میکند.

این تعداد میتواند با توجه به شرکت سازنده و عوامل دیگری بین صدها تا هزاران عدد در ثانیه متغییر باشد.

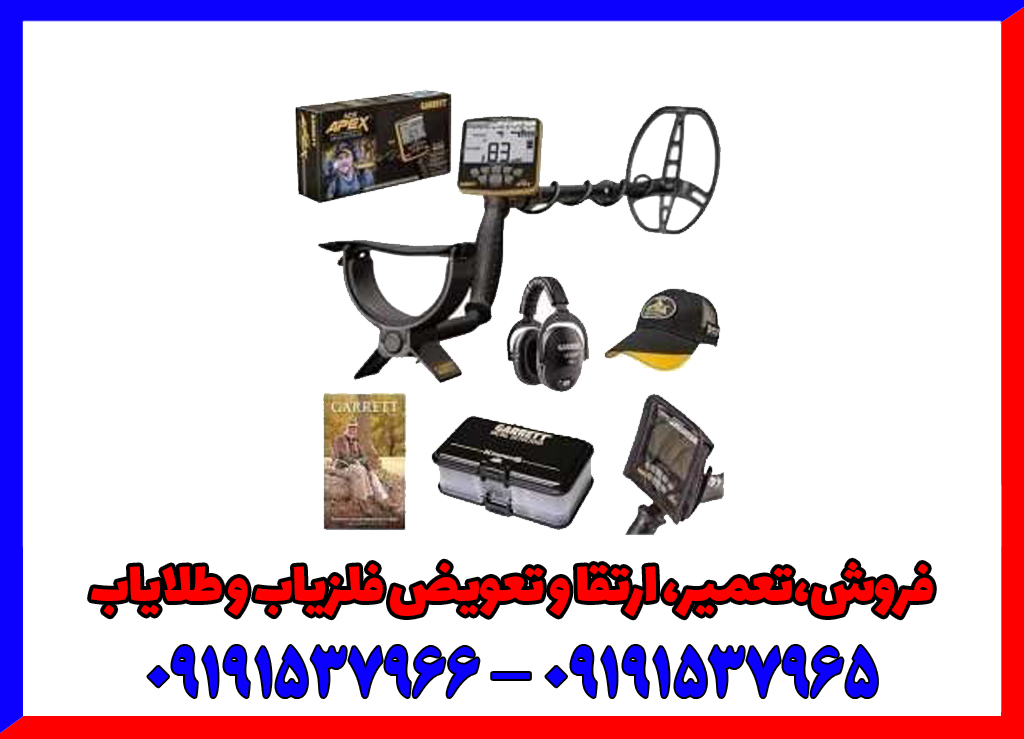

فلزیاب pi

اگر فلزیاب پالسی بر روی هدف قرار بگیرد ، این پالس ها باعث ایجاد یک یک میدان

مغناطیسی مخالف در هدف میشود.

وقتی میدان مغناطیسی هدف به دلیل پالس منعکس شده فروکش میکند

این میدان مغناطیسی مدت زمان بیشتری طول میکشد تا کاملا ناپدید شود.

این فرآیند شبیه به اکو شدن صوت دارد. اگر شما در یک اتاق با سطح سخت بسیار کم فریاد بزنید

احتمالا فقط یک اکو واضح از صدای خود را میشنوید یا ممکن است حتی آن را نیز نشنوید

اما اگر در یک اتاق با سطوح سخت زیاد فریاد بزنید اکو صدای شما مدت زمان بیشتری طول میکشد.

در فلزیاب های پالسی ، میدان مغناطیسی اهداف اثر اکو خود را بر روی پالس های منعکس شده قرار میدهند

و باعث میشوند که کسر بیشتری از آنچه که بدون آنها باید باشند طول بکشند.

یک مدار نمونه گیری (Sampling Circuit) در فلزیاب استفاده میشود

تا طول پالس های منعکس شده را اندازه گیری کند و با مقایسه آن با طول حداکثری

این مدار میتواند بفهمد که آیا میدان مغناطیسی دیگری بر روی پالس های منعکس شده اثر گذاشته است

یا نه و اگر فروکش کردن پالس منعکس شده چند میکرو ثانیه بیشتر از حد نرمال باشد احتمالا یک فلز بر روی انها تاثیر گذاشته است.

مقایسه فلزیاب پالسی با VLF در چیست؟

فلزیاب های PI به دلیل اینکه طول پالس بازگشتی انواع فلزات به آسانی قابل تفکیک نیست ، در تفکیک فلزات به خوبی فلزیاب های VLF عمل نمیکنند.
عمق قابل دسترس در فلزیاب های PI بسیار بیشتر از فلزیاب های VLF است.
در محیط هایی مانند زمین های دارای مقادیر بالا از مواد معدنی ، ساحل و آب شور و … عملکرد فلزیاب های PI بسیار بهتر و پایدارتر از دستگاههای VLF است.
عملکرد دستگاههای VLF در پیدا کردن اهداف ریز و کوچک در عمق کم بسیار بهتر از دستگاههای PI است.
قیمت فلزباب های VLF بسیار پایینتر از مدل های PI است.
میانگین وزن فلزباب های VLF بسیار سبکتر از مدل های PI است.
فلزیاب های VLF در صورت عدم تلفیق با تکنولوژی های دیگر در پیدا کردن طلا ضعیف هستند.

مقایسه دستگاه فلزیاب های VLF و PI:

اولین سوالی که شاید برای شما پیش بیاید این است که کدام نوع فلزیاب بهتر است و

تفاوت فلزیاب های VLF و PI چیست ؟ فلزیاب های VLF و PI هر کدام مزیت و معایبی خاص خود هستند.

جواب این سوال به نیاز شما و شرایط کاوش و نوع هدف و فاکتورهای دیگر بستگی دارد.

فلزیاب های VLF دارای گستره ی بیشتری بوده و فراگیر تر هستند.این فلزیاب ها میتوانند تفکیک خوبی بین فلزات مختلف داشته باشند و عملکرد خوبی نیز در زمین های معدنی داشته باشند.

از لحاظ قیمت یک دستگاه PI خوب بسیار گران قیمت تر از یک دستگاه VLF است

پس اگر شما فلزیابی را به عنوان یک تفریح انجام میدهید و

نیازی به کاوش های خاص ندارید پیشنهاد ما دستگاههای VLF است.

دستگاههای VLF بسیار سبک تر از دستگاههای PI هستند و شما میتوانید به راحتی آن ها را هرجایی حمل کنید.

دستگاه فلزیاب پالسی (pulse induction)

دستگاه فلزیاب پالسی یکی از پر کاربردترین سیستم ها در دنیا می باشد.

از بین معروف ترین شرکت های استفاده کننده از سیستم های پالسی می توان

شرکت Minlab (دستگاه GPX 5000) و شرکت Lorenz (دستگاه Lorenz z1) می باشد.

اساس کار دستگاه فلزیاب PI

هر دستگاه فلزیابی دارای سیستم کارکرد و مبنای خاصی است که اکثر دستگاههای فلزیاب

موجود در بازار بر مبنای پالس مغناطیسی یا Pulse Induction کار میکنند.

از شرکت های معروف تولید کننده این نوع دستگاهها میتوان به شرکت ماینلب استرالیا و شرکت لورنز آلمان اشاره کرد.

حساس نبودن به اثرات کانی زمین و کارکرد در بدترین شرایط زمینی یکی از مهم ترین مزیتهای فلزیاب پالسی است.

مزیت های مهم فلزیاب پالسی

حساس نبودن به اثرات کانی زمین و کارکرد در بدترین شرایط زمینی یکی از مهم ترین مزیتهای فلزیاب پالسی است خصوصا در خاک ایران که مقدار آلودگی بسیار بالاست.

از دیگر مزیتها می توان به عمق بالاتر نسبت به فلزیاب های وی ال اف اشاره داشت

در مورد عمق اشاره کنم که بهترین فلزیاب های پالسی می توانند 3 متر الی 3.5 متر با لوپ بزرگ عمق کاوش داشته باشند در صورتی که زمین شرایط مناسب را دارا باشد.

معایب دستگاه فلزیاب پالسی

حساسیت کمتر به فلز طلا (در بعضی سیستم ها) و تفکیک ضعیف تر و همچنین مصرف باطری بیشتر از جمله مهمترین معایب فلزیاب پالسی است.

دستگاه فلزیاب وی ال اف (VLF)

باند VLF از طیف فرکانسی 3 kHz تا 30 kHz می باشد.

فلزیاب های VLF عبارتند از: کوچکترین، سبک ترین، قابل حمل ترین، ساده ترین و مقرون به صرفه ترین سیستم ها در دنیا که تا این زمان ساخته شده اند این سیستم با استفاده از 2 سیم پیچ به شکل DD که یکی فرستنده و یکی گیرنده است کار می کند و همانند سیستم پالسی یکی از پر کاربردترین فلزیابها در دنیا می باشد.

مزیت های فلزیاب وی ال اف

دارای سیستم تفکیک قوی و جداپذیری فلزات مختلف از قبیل نقره, مس, طلا که در این زمینه خیلی بهتر و قوی تر از فلزیاب پالسی است .

مصرف باطری کمتر نسبت به سیستم های دیگر حساسیت بیشتر به فلزات رنگین مثل طلا دقت بالاتر در تشخیص نقطه دقیق فلزات در خاک از دیگر مزیتهای مهم سیستم وی ال اف می باشد
